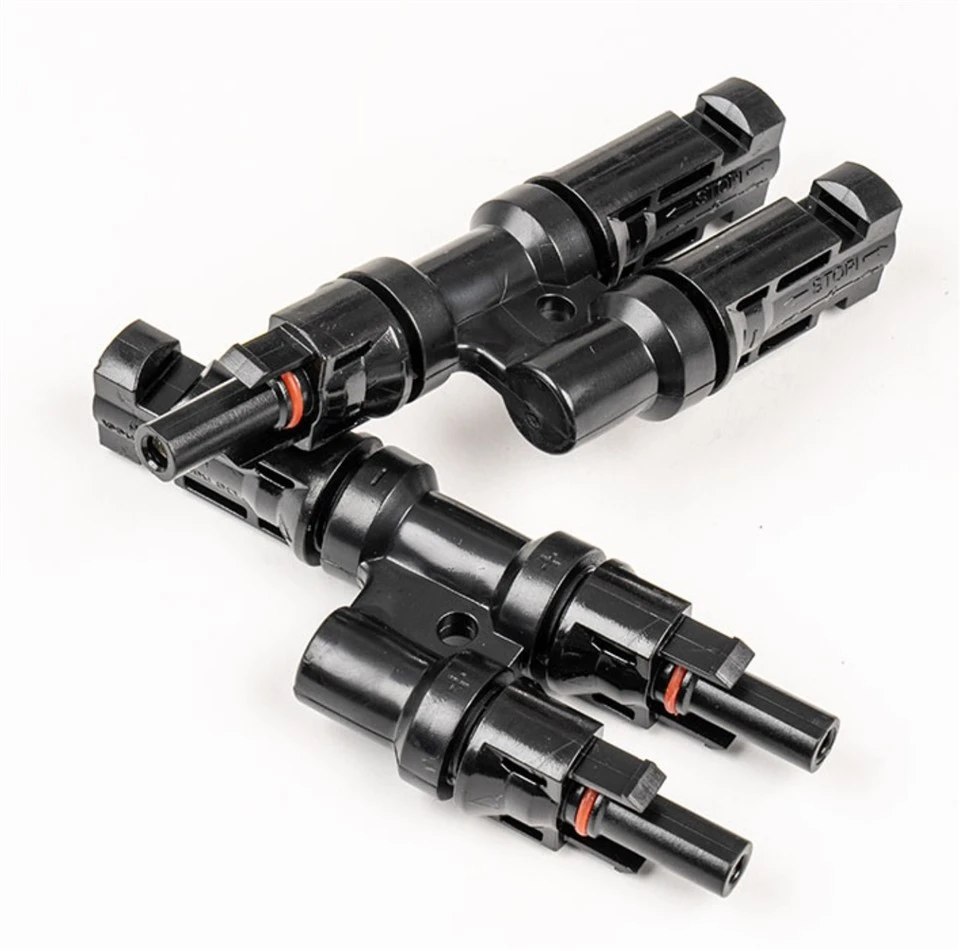

Značilnosti izdelka
- Povezava vzporednega niza:Združuje dve, tri ali štiri veje fotonapetostnega niza v eno samo izhodno povezavo.
- Oblikovana konstrukcija veje:Integrira priključek za vejo v kompaktno ohišje za izboljšano mehansko stabilnost in čistejšo napeljavo kabla.
- Visoko{0}}napetostna zmogljivost:Podpira fotonapetostne sisteme z delovno napetostjo do 1.500 V DC, če sta izbrani model in celoten priključni sklop ustrezno ocenjena.
- Zaščita zunanje povezave:Zagotavlja zaščito IP68 v popolnoma spojenem stanju, kar preprečuje vdor prahu in vode v izpostavljene solarne instalacije.
- Prilagodljive možnosti prevodnika:Na voljo za običajne velikosti PV kablov od 2,5 do 10 mm², odvisno od izbranega priključka in konfiguracije kabla.
- Zmanjšana inštalacijska dela:Vnaprej sestavljena geometrija veje zmanjša spajanje na terenu in pomaga skrajšati čas namestitve.
- Več možnosti topologije:Zasnove 2-to-1, 3-to-1 in 4-to-1 olajšajo ujemanje različnih nizov modulov in vhodnih postavitev pretvornika.
Struktura kabla in priključka
|
Komponenta |
funkcija |
|
Telo odcepnega priključka |
Oblikovan spoj, ki združuje več vhodnih vej v eno izhodno pot. |
|
Vmesniki za moški in ženski konektor |
Zagotovite polarizirane,-zaščitene enosmerne povezave z ustreznimi fotovoltaičnimi konektorji. |
|
Kovinski kontakti |
Prenesite enosmerni tok skozi-zvit električni priključek z nizko upornostjo. |
|
Tesnilni elementi |
Povezavo zaščitite pred prahom in vlago, ko so konektorji pravilno sestavljeni in popolnoma povezani. |
|
PV kabelski vodi |
Zagotovite prilagodljivo usmerjanje med telesom veje, nizi in nadaljnjo opremo. |
|
Funkcije zaklepanja |
Pomagajte preprečiti nenamerno ločitev in vzdržujte varno mehansko povezavo. |
Tipične aplikacije
- Stanovanjski strešni nizi:Združuje nize vzporednih modulov, kjer so prostor na strehi in-kabelske poti omejeni.
- Komercialne sončne strehe:Organizira več povezav nizov pred usmerjanjem kombiniranega enosmernega tokokroga proti pretvorniku ali opremi za združevanje.
- Talni-fotovoltaični sistemi:Zagotavlja kompaktno razvejno točko za ponavljajoče se bloke nizov in strukturirano terensko ožičenje.
- Solarni nadstreški za avtomobile:Podpira urejeno ravnanje s kabli, kjer morajo fotonapetostni vodniki slediti tramom, stebrom in zaprtim napeljavam.
- Sistemske razširitve in prenovo:Doda združljive vzporedne nize, ko lahko obstoječi vhod pretvornika in električna zasnova sprejmeta dodatni tok.
Referenčne specifikacije
|
Postavka |
Specifikacija |
|
Vrsta izdelka |
Ulit T-vejni fotovoltaični priključek |
|
Nazivna napetost |
Do 1.500 V DC |
|
Razpoložljive konfiguracije |
2 proti 1, 3 proti 1 in 4 proti 1 |
|
Nazivni tok |
Odvisno od modela konektorja, velikosti vodnika, okoljskih pogojev in topologije veje |
|
Tipičen obseg kabla |
2,5-10 mm² |
|
Varstvo okolja |
IP68, ko je popolnoma spojen; odvisno od modela |
|
Način povezave |
Tovarniško-oblikovana veja z združljivimi vmesniki za fotovoltaične priključke |
|
Aplikacijsko okolje |
Zunanja fotovoltaična enosmerna vezja |
|
Veljavne standardne možnosti |
Možnosti izdelkov IEC 62852 in UL 6703 |
Informacije, ki jih vključite v svojo poizvedbo
- Zahtevana konfiguracija veje: 2 proti 1, 3 proti 1 ali 4 proti 1
- Najvišja sistemska napetost in najnižja načrtovana temperatura na mestu
- Tok kratkega{0}}stika modula in tok največje moči
- Število vzporednih nizov in omejitve-toka pretvornika
- Velikost prevodnika PV kabla in zunanji premer kabla
- Zahtevana polarnost priključka, dolžina kabla in vrsta vmesnika
- Zahtevana možnost izdelka IEC 62852 ali UL 6703
- Država projekta, okolje namestitve in letna količina
