Solarni DC kabli
IZBIRA PROJEKTA SOLARNEGA DC KABLA / PV
Solarni DC kabel za fotovoltaične sisteme
Primerjajte družine solarnih kablov SINELINK glede na standard, napetostni kontekst, konstrukcijo in uporabo, preden preidete na podrobno specifikacijo izdelka.
Za izvajalce EPC in ekipe za nabavo je ključno vprašanje, ali se konstrukcija kabla, označevanje, obseg certifikata in odobrena uporaba ujemajo s specifikacijo projekta in pogoji namestitve.

Solarni DC kabelje namensko zasnovan kabel, ki se uporablja na strani enosmernega toka fotonapetostnega sistema, vključno z medsebojnim povezovanjem modulov, ožičenjem nizov, povezavami combiner-box in inverter DC vhodi. Izbira mora temeljiti na zahtevanem standardu izdelka, najvišji sistemski napetosti, popravljenem toku tokokroga, dolžini poti, ciljnem padcu napetosti, namestitvenem okolju in natančnem razponu konektorjev – ne samo na velikosti ali barvi kabla.
Potrebujete priporočilo za kabel za določen projekt?
Pošljite ciljni trg, sistemsko napetost, tokokrog, dolžino poti, pogoje okolja, način namestitve, model konektorja in zahtevano potrdilo.
Standardi za sončne enosmerne kable: H1Z2Z2-K, IEC 62930, PV1-F in PV žica
Začnite z ciljnim trgom in osnovo skladnosti projekta. Sama oznaka izdelka ni dokaz o sprejemu; potrdite trenutni certifikat ali seznam, proizvajalca, konstrukcijo, obseg velikosti in oznako kabla.
| Imenovanje | Kontekst skladnosti | Tipičen kontekst napetosti | Odločitev o javnem naročilu |
|---|---|---|---|

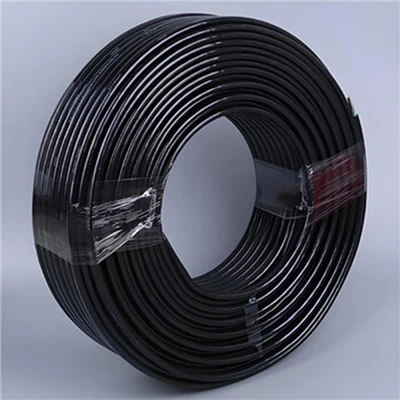

| H1Z2Z2-K | EN 50618 / obseg certifikata | Do 1,5 kV DC, kjer je certificirano | Preverite EN certifikat, proizvajalca, obseg velikosti in natančno oznako. |
| IEC PV kabel | IEC 62930 | Do 1,5 kV DC v standardnem obsegu | Potrdite natančno oznako izdelka in certifikat; ne sklepajte iz besedila v katalogu. |
| PV1-F | Družina TÜV 2 PfG 1169 | Odvisno od izdelka in certifikata | Uporabite za podedovane ali izrecno določene projekte po potrditvi trenutnega sprejetja projekta. |
| PV žica | Kontekst seznama UL 4703 | Odvisno od seznama in izdelka | Potrdite seznam, vodnik, oceno za mokro/suho in lokalno sprejete zahteve kode. |
H1Z2Z2-K je običajno določen za EN-orientirane 1500V projekte.PV1-F ostaja pomemben, če je TÜV 2 PfG 1169 izrecno sprejet. IEC 62930 podpira specifikacije, usmerjene v IEC, medtem ko projekti v Severni Ameriki običajno zahtevajo veljaven seznam PV žic. Končni sprejem je odvisen od specifikacije projekta, lokalnih pravil in preverjenega obsega certifikata.
Kaj preveriti, preden izberete solarni DC kabel
Štiri preverjanja pomagajo EPC in ekipam za nabavo zožiti ustrezno družino kablov, preden zahtevajo podrobno ponudbo.
01
Trg in standard
Določite ciljno državo, standard projekta in zahtevano certificiranje ali osnovo za uvrstitev na seznam.
02
Napetost in tok
Potrdite največjo enosmerno napetost in popravljeno zmogljivost toka za temperaturo, združevanje in namestitev.
03
Velikost kabla in padec napetosti
Uporabite dejansko dolžino poti, celotno trenutno pot in cilj izgube, namesto da po navadi izberete 4 mm² ali 6 mm².
04
Konektor, okolje in dokazi
Preverite prileganje konektorja, izpostavljenost namestitve, obseg certifikata, označevanje kabla in zahtevane paketne dokumente.
Kako je zgrajen sončni DC kabel
Običajni sončni kabel za enosmerni tok, usmerjen v IEC ali EN, uporablja vpleten vodnik, zamreženo izolacijo in zamrežen zunanji ovoj. Posebna formulacija materiala in trditve o učinkovitosti se morajo ujemati z odobreno dokumentacijo izdelka.
1. Dirigent:fleksibilna vpletena bakrena ali kositrna bakrena konstrukcija, kot je določeno.
2. Izolacija:električno loči prevodnik in je del certificirane kabelske konstrukcije.
3. Zunanji ovoj:zagotavlja zunanji zaščitni sloj za odobrene pogoje namestitve izdelka.
Izrazi, kot so "XLPO", "UV-odporen" ali "brez halogenov", ne smejo nadomestiti trenutnega certifikata in tehničnega lista.

Običajne velikosti solarnih enosmernih kablov in formati dobave
Običajne velikosti metričnih vodnikov vključujejo 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm² in 35 mm². Velikost kabla je treba izbrati z izračunom in preverjanjem vmesnika, ne glede na projektno navado.
Enožilni solarni kabel
Standardni format za številna PV enosmerna vezja, dobavljen v potrjeni velikosti prevodnika, barvi plašča in dolžini pakiranja.
Dvojni solarni kabel
Vezani vodniki lahko podpirajo organizirano vzporedno usmerjanje, kjer odobritev izdelka in načrt zaključka dovoljujeta njihovo uporabo.
Vnaprej sestavljeni pasovi
Sklopi, razrezani na dolžino, lahko zmanjšajo delo na področju zaključevanja po odobritvi konektorjev, tesnil, polarnosti, orodij in preskusnih zahtev.
Kot enega najbolj profesionalnih proizvajalcev in dobaviteljev sončnih kablov za enosmerni tok na Kitajskem nas odlikujejo kakovostni izdelki in nizka cena. Bodite prepričani, da tukaj iz naše tovarne kupite na debelo prilagojene sončne enosmerne kable, izdelane na Kitajskem. Za ponudbo nas kontaktirajte zdaj.
