Solarni PV priključki
IZDELKI ZA PRIKLOP PV DC
Solarni PV konektorji za fotonapetostne sisteme DC
Source certificirani 1000V/1500V DC linijski, razvejni in varovani fotonapetostni konektorji – dobavljeni kot ohlapne komponente ali tovarniško stisnjeni kabelski snopi s popolno tehnično predložitvijo.
SINELINKje kitajski dobavitelj povezljivosti z obnovljivo energijo, ki zagotavljaTÜV/UL-certificirani solarni PV konektorji (1000V/1500V DC), odcepni adapterji, vgrajeni konektorji z varovalkami in vnaprej zaključeni solarni snopi po meri. Izvajalcem in distributerjem EPC pomagamo racionalizirati nabavo s preverjeno združljivostjo kabelskega konektorja, tovarniško preizkušenim stiskanjem, prilagodljivim prilagajanjem OEM in popolno sledljivostjo serije.
Izberite vrsto PV priključka glede na njegovo funkcijo
Začnite s funkcijo vezja, nato preverite točen model in kombinacijo kabla. Oznake kategorij so pomoč pri usmerjanju; niso univerzalne specifikacije.

Inline PV priključki
Za snemljive povezave moški-ženska v podaljških nizov, sklopih kablov, vodnikih modulov in tokokrogih na strani opreme.
Primerjaj inline konektorje →
PV odcepni priključki
Za določene vzporedne veje z uporabo odobrenih razporeditev tipa T ali Y. Kombinirani tok in zaščita morata slediti zasnovi vezja.
Primerjaj vejne priključke →
Konektorji, osredotočeni na zaščito
Varovalka v obliki konektorja lahko podpira definiran koncept zaščite. Tip in nazivna vrednost varovalke sta odvisna od zasnove niza in veljavnih pravil.
Preglejte konektor PV varovalke →

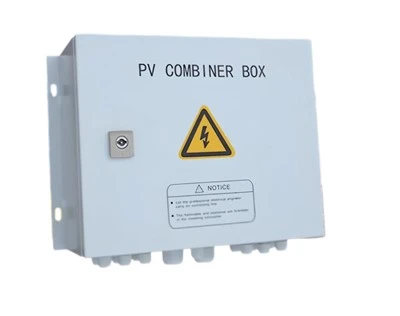

PV kombinirane omarice
Zberite več nizov v ohišje s projektno definiranimi funkcijami zaščite, izolacije ali nadzora.
Raziščite PV kombinirane omarice →Vodnik za izbiro hitrega solarnega PV priključka
S to tabelo določite pravilno družino izdelkov pred preverjanjem na ravni modela.
| Projektna zahteva | Začni z | Potrdite pred nakupom |
|---|---|---|
| Ravna snemljiva kabelska povezava | Inline priključek | Družina vmesnikov, polarnost, velikost prevodnika, OD kabla, napetost in tok |
| Dve ali več vrvic, povezanih vzporedno | Odcepni priključek | Vejno razmerje, kombinirani tok, koncept zaščite in napeljava |
| Lokalna nadtokovna zaščita v obliki konektorja | Konektor varovalke | Vrsta in nazivna vrednost varovalke, zasnova niza, napetost in okolje |
| Več nizov, zbranih v ohišju | PV kombinirana škatla | Vhodi, zaščita, izolacija, nadzor, oblikovanje ohišij in izhodov |
Kaj preveriti, preden izberete PV priključek
Pravilna izbira konektorja je sistemska odločitev. Preglejte teh šest vnosov skupaj, namesto da odobrite eno specifikacijo naslova.
01
Sistemska napetost
Preverite, ali natančen model pokriva načrtovano enosmerno napetost in zahteve projekta.
02
Tok in temperatura
Preverite trajni in kombinirani vejni tok, temperaturo okolja in veljavno znižanje moči.
03
Velikost kabla in OD
Uskladite kontaktno območje s prečnim prerezom vodnika in območje tesnjenja s premerom končnega kabla.
04
Vmesnik priključka
Na obeh straneh določite proizvajalca in družino priključkov. Samo fizično parjenje ni dovolj.
05
Montaža in orodje
Potrdite kontakte, dimenzije odstranjevanja, kalibrirano orodje in matrico, razporeditev tesnil in korake zaklepanja.
06
Okolje in dokumenti
Preverite okoljske ocene, pogoje delovanja in obseg certifikata, specifične za model.

Združljivost kabla in konektorja mora biti preverjena kot sistem
Zanesljiva povezava je odvisna od skupnega delovanja kabla, kontakta, ohišja, tesnila in postopka sestavljanja. Konektor mora sprejeti presek vodnika in zunanji premer kabla, ki sta navedena za točen model. Material prevodnika in konstrukcija pramena morata prav tako ustrezati specifikaciji kontakta in stiskanja.
Ne predvidevajte združljivosti navzkrižnega parjenja.Konektor, ki se fizično poveže, ni samodejno odobrena ali preizkušena kombinacija. Dokumentacija o javnem naročilu mora identificirati sprejetega proizvajalca, družino, paritveni par in postopek sestavljanja.
Uskladite izbiro priključka zspecifikacija solarnega enosmernega kablain popolnokabelska rešitev za fotovoltaične elektrarne.
Uporaba PV konektorja in poudarek na izbiri
| Aplikacija | Tipična potreba po povezavi | Izbirni poudarek |
|---|---|---|
| Stanovanjski PV na strehi | Strune, podaljški in kabli na inverterski strani | Kompaktna napeljava, preverjeno ujemanje kablov in polarnost |
| Komercialni PV na strehi | Ponavljajoča se vezja nizov po območjih strehe | Doslednost namestitve, upravljanje kablov in dokumentov |
| PV v uporabnem obsegu | Velik obseg povezav nizov in sklopov na terenu | Sledljivost, nadzor orodij, izpostavljenost in načrtovanje dobave |
| Vlažna mesta ali mesta, izpostavljena kontaminantom | Zunanji enosmerni priključki | Specifično tesnjenje, materiali in kakovost vgradnje |
| Vnaprej sestavljeni kompleti kablov | Tovarniško rezane dolžine z zaključenimi konci | Kontrola risanja, tolerance, označevanje in končna konfiguracija |
Kontrola kakovosti montaže in ponudbena dokumentacija
Nepravilno odstranjevanje, nepopolno stiskanje, poškodovana tesnila, delna vstavitev kontakta, obrnjena polariteta ali nezadostno zaklepanje lahko ogrozi konektor. Določite, ali bodo izdelki sestavljeni na terenu ali dobavljeni kot vnaprej sestavljeni kompleti kablov, nato uskladite pregled z natančnimi navodili za izdelek.
Montažne in pregledovalne točke
• Preverjanje vhodnega modela, polarnosti, kontakta in pečata
• Nadzorovano odstranjevanje in stiskanje z določenim orodjem
• Zadrževanje stika in potrditev zaklepanja ohišja
• Vizualno preverjanje, preverjanje polarnosti in projektno določeno električno preverjanje
• Označevanje serije, pakiranje in sledljivost dokumentov
Zahtevaj s predračunom
• Podatkovni list in dimenzijska risba
• Razpon vodnika in zunanjega premera kabla
• Točne vrednosti napetosti in toka modela
• Navodila za sestavljanje in zahteve glede orodja
• Veljavni certifikat, ki ustreza ponujenemu modelu
• Zahteve glede pakiranja, označevanja, sledljivosti in vzorcev
Oglejte si SINELINKkakovost in projektne sposobnostiinpregled tovarneza širši kontekst ponudbe.
Pogosta vprašanja o sončnem PV priključku
Kaj je solarni PV konektor?
To je snemljiva DC povezava, ki se uporablja med PV moduli, kabli, vejami, zaščitnimi napravami ali nadaljnjo opremo. Točen priključek se mora ujemati z električno zasnovo, kablom, vmesnikom in okoljem.
Kako izberem konektor za 1500 V DC PV sistem?
Izberite natančen model, katerega dokumentirana ocena pokriva zasnovo sistema, nato preverite tok, velikost kabla, OD kabla, vmesnik, okolje in certifikat. Ne sklepajte o primernosti iz drugega modela.
Ali je mogoče povezati PV konektorje različnih znamk?
Samo fizično parjenje ne vzpostavi odobrene kombinacije. Identificirajte proizvajalca in družino na obeh straneh ter sledite navodilom za opremo, priključek in projekt.
Kako uskladim konektor s kablom 4 mm², 6 mm² ali 10 mm²?
Preverite obseg prevodnika kontakta, dovoljeni material prevodnika in obseg zunanjega premera kabla. Sam prerez je premalo, ker so konstrukcije kablov različne.
Kdaj je potreben konektor PV varovalke?
To je odvisno od konfiguracije niza, možnega povratnega toka, zahtev za zaščito modula in veljavnih pravil načrtovanja. Projektant mora določiti vrsto in nazivno vrednost varovalke.
Zahtevajte konfiguracijo priključka
Pošljite državo, aplikacijo, napetost, tok, kabelski vodnik in OD, vrsto konektorja, obstoječi parni vmesnik, zahteve glede skladnosti, količino in razpored dostave.
Kot enega najbolj profesionalnih proizvajalcev in dobaviteljev solarnih pv konektorjev na Kitajskem nas odlikujejo kakovostni izdelki in nizka cena. Bodite prepričani, da tukaj iz naše tovarne kupite na debelo prilagojene solarne PV konektorje, izdelane na Kitajskem. Za ponudbo nas kontaktirajte zdaj.
